Grafitni materijalje nova vrsta zaptivnog materijala, a takođe je važna vrsta zaptivnog materijala u industrijskoj industriji.Ima odličnu otpornost na koroziju, otpornost na visoke i niske temperature, otpornost na elektromagnetno zračenje, mali faktor trenja, samopodmazivanje, elastičnost i nisku propusnost za tekućine i plinove.

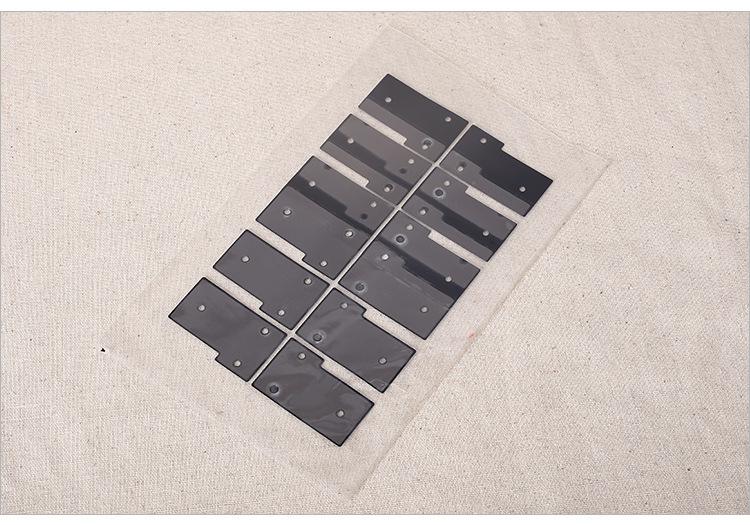

Grafitne zaptivkemogu se brusiti ili štancati od čistih grafitnih ploča ili metala (ploče za zube, ravne ploče, mreže) radi daljeg učvršćivanja grafitnih ploča prema istim radnim uvjetima.
1. Karakteristike fleksibilne grafitne brtve:
1. Grafit visoke čistoće ima dobru nepropusnost za gas i tečnost, kao što je tanka ploča debljine 0,125 mm, stopa helijuma je samo 2*10-1cm3/s.
2. Dobra otpornost na temperaturu.Temperatura fleksibilnog grafita u nehidrolitičkom mediju je -200~600℃, ali se lako oksidira u hidrolitičkom mediju.
3. Anizotropija: Toplotna provodljivost, električna provodljivost i koeficijent ekspanzije fleksibilnog grafita imaju očiglednu anizotropiju.
4. Jaka UV otpornost.
5. Dobra otpornost na koroziju, dobra hemijska stabilnost na opšte hemijske rastvarače, estre, vodenu paru, redukcione medije itd.
Međutim, postoje određena ograničenja u mediju za hidrolizu.
6. Mala gustina, visoka čvrstoća, dobra mekoća i elastičnost.
Opseg primjene fleksibilnog grafita
Koristi se u industrijskim cijevnim prirubnicama, izmjenjivačima topline, poklopcima ventila, kondenzatorima, zračnim pojačivačima, ispušnim cijevima, frižiderima, itd.
Primjenjivi medij: voda, para, ulje, kiselina, lužina, organski rastvarač, amonijak, vodonik, itd.
2. Nerđajući čelik dodatno ojačava grafitnu brtvu
Grafitne zaptivke visoke čvrstoće, također poznate kao grafitne anorganske brtve, napravljene su od dodatno ojačanih traka od grafitnog lista papira ili mljevene.Materijal obloge može biti isti lim po potrebi.Zbog visoke mehaničke čvrstoće fleksibilnih grafitnih zaptivača, pogodan je za zaptivke malih prečnika, a dalje jačanje grafitnih zaptivki uvelike poboljšava mehaničku čvrstoću.Odlična svojstva kao što su otpornost na hemijsku koroziju, otpornost na elektromagnetno zračenje, otpornost na visoke/niske temperature i dug životni vijek.
Dalja poboljšanja klasifikacije grafitnih brtvi:
1. Ugljični čelik dodatno jačagrafitna zaptivka: kraj fleksibilnog grafitnog lima je stegnut trakom od ugljeničnog čelika (0,2mm), a zatim brušen, čime se jača mehanička čvrstoća.
2. Nerđajući čelik 304 dodatno jača grafitnu brtvu: fleksibilne grafitne ljuspice su pričvršćene na obe strane nerđajućeg čelika 304, koji ima izuzetno visoku mehaničku čvrstoću.Pogodan je i za razne velike veličine i složene oblike, a lak je i za transport.To je također vrlo popularno polje primjene.Širok izbor zaptivki.
3. Nehrđajući čelik 316 dodatno jača grafitnu brtvu: ima dobru otpornost na koroziju i čvrstoću na visokoj temperaturi, ali je i cijena niža od ostalih materijala.
3. Metalni grafit utkan u brtvu
Metalno-grafit tkane zaptivke su vrsta metalno-anorganskih zaptivki tkanih od metalnih traka i grafitnih traka.Isprepletene su od tankih čeličnih traka i punila u obliku slova V ili W.Sa višekanalnim zaptivačem i funkcijama samozatezanja, nije ranjiv na nedostatke prirubnice utisnute u zaptivnu površinu i nije NaCl zaptivna površina prirubnice;lako se rastavlja, a može djelomično eliminirati utjecaj pritiska, promjene temperature i mehaničkih vibracija;može se koristiti na visokim temperaturama i niskim temperaturama. Održava odlične performanse zaptivanja u raznim teškim uslovima na cirkulacijskim spojevima kao što su visoki vakuum, udari i vibracije.Zaptivka od metalnog grafita je pogodna za temperaturu i fleksibilnostgrafitremen je pogodan za temperaturu -196~650°C (ne niže od 450°C u mediju za hidrolizu)
